KBR1500高分辨晶圆级3D-Xray(工业CT)检测系统顺利交付
热烈庆祝我司自主研发的KBR1500 高分辨晶圆级3D-Xray(工业CT)检测系统顺利交付.
我司研发的KBR1500系列工业CT检测设备,已经达到了现金技术水平。

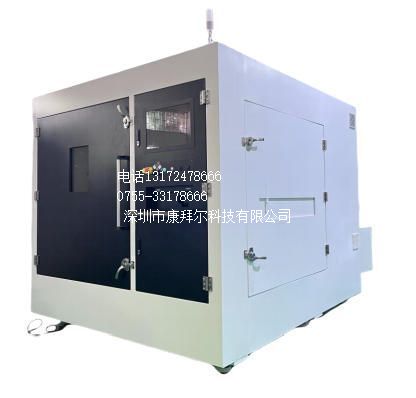

KBR1500 高分辨晶圆级 3D‑Xray(工业 CT)检测系统

定位:晶圆级、高速、高分辨率 3D X 射线 CT 检测,支持在线 / 离线双模,专为先进封装、半导体、PCB、新能源等高精检测场景设计。
一、核心原理
采用锥束倾斜扫描 CT(Computed Laminography, CL) 技术,解决传统 CT 对大尺寸扁平样品(晶圆、PCB、面板)旋转半径大、分辨率不足、穿透难问题,实现微纳米级缺陷 3D 无损成像。
二、关键参数(官方完整版)
工作模式:Online 在线 + Offline 离线
最大样品:610mm×510mm,重量≤10kg(可定制)
放大倍数:2–50 倍
空间分辨率:
标准:≤2μm
高质量:≤1μm
超高分辨率:≤300nm
单 FOV 成像速度:
快速模式:≤4s
常规模式:≤15s
高质量模式:≤120s
射线源:100–160kV 微焦点封闭式 X 射线源
探测器:6K/12K 高分辨 CMOS,像素 50μm
运动系统:高精度 8 轴,全轴光栅尺 + 实时校准
计算引擎:NVIDIA RTX 4090
工作温度:-40℃~125℃
合规:RoHS / REACH 达标
三、三大核心技术优势
图灵重构算法
高速 3D 重建,兼顾画质与效率,伪影少、精度高。
灵犀自校技术
机械运动实时校正,保证长期测量稳定性与重复性。
平台化设计
射线源 / 探测器 / 扫描模式灵活配置,在线产线 + 实验室两用,适配多场景切换。
四、精度验证(官方实测)
标准件:250μm±1μm 针规
测量结果:249.4μm
误差:<1μm,满足晶圆级高精度计量要求。
五、标配软件
VG STUDIO MAX 高端工业 CT 分析软件,支持:
三维尺寸测量
缺陷检测(空洞、裂纹、气泡、偏移)
壁厚 / 孔隙率分析
3D 切片、逆向工程、失效分析
六、典型应用场景
先进封装:TSV、Bump、微凸块检测,替代金相切片
半导体 / IC:芯片封装、BGA 焊接质量、内部结构失效分析
PCB/5G:背钻孔、Stub 长度、层间缺陷、高频板检测
新能源:动力电池、IGBT/MOSFET 焊锡气泡、填充检测
新材料 / 精密件:粉末冶金、铸件、摄像头模组、MEMS 无损检测
芯片封装检测与失效分析
七、适用客户
晶圆厂、封测厂、PCB 厂、新能源车企、功率器件厂、科研院所、第三方检测实验室。
KBR1500 是我司自研的晶圆级高速高精 3D‑Xray CT,主打 4 秒超快成像、最高 300nm 分辨率,专治扁平大件微缺陷,是先进封装与半导体质检的核心装备。
