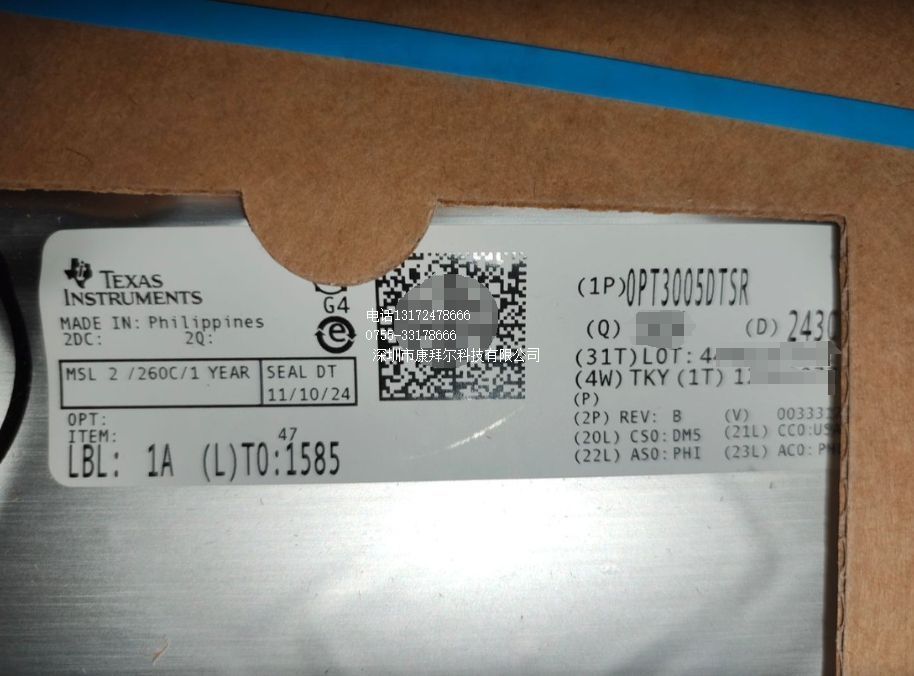

OPT3005DTSR,TI原装现货,SOT583封装,环境光传感器,价格,中文参数,规格书

OPT3005DTSR是德州仪器TI公司出产的一款用于视频监控摄像头的环境光传感器,产品采用小型SOT583封装,我司常备现货,价格优势。我们可提供OPT3005DTSR中文参数和规格书datasheet PDF和典型电路文件文件供设计参考。

OPT3005DTSR关键信息一览

数据表

• OPT3005 用于视频监控摄像头的环境光传感器 (ALS) 数据表 PDF|HTML
• 英语版 PDF|HTML

封装信息
封装 | 引脚
SOT-5X3 (DTS) | 8
工作温度范围 (°C)
-40 to 85
包装数量 | 包装
3,000 | LARGE T&R

OPT3005DTSR的特性
采用精密光学滤波以匹配人眼：
抑制 99.99+%（4 级以上）的近红外线 (NIR) 光（在入射角较大时）
内置自动满标度照度范围选择逻辑，可根据输入光条件切换测量范围，范围之间具有良好的增益匹配
测量范围：20mlux 至 167klux
23 位有效动态范围，具有 自动增益范围设置功能
12 种二进制加权满量程范围设置： 范围之间的匹配度小于 0.2%（典型值）
低工作电流: 1.8µA（典型值）
工作温度范围：–40°C 至 +85°C
宽电源范围：1.6V 至 3.6V
可耐受 5.5V 电压的 I/O
灵活的中断系统
小巧的外形：
2.1mm × 1.9mm × 0.6mm SOT-5X3 封装

OPT3005DTSR的说明
OPT3005DTSR是一款用于测量可见光密度的传感器。传感器的光谱响应与人眼的视觉响应紧密匹配，并且对 850nm 和 940nm 的红外光阻隔率超强（在入射角较大时）。

OPT3005DTSR是一款用于测量人眼可见光强度的单芯片照度计。该器件具有精密的光谱响应和超强的红外阻隔功能，让OPT3005DTSR能够准确测量人眼可见光的强度，且不受光源及 850nm 或 940nm 主动照明产生的任何杂散光影响。对于为追求美观效果而需要将传感器安装在深色玻璃下的工业设计（尤其是 850nm 或 940nm 主动照明）而言，超强的红外阻隔功能还有助于保持高精度。此类系统通常具有来自盖板玻璃的大量 NIR 杂散反射，这会影响光传感器测量。 OPT3005DTSR的精密光学滤波经过验证，可适应此类杂散 NIR 反射，并可真正测量人眼感知的环境光。 OPT3005DTSR专门针对构建基于光线的人眼般体验的系统而设计，是人眼匹配度低且红外阻隔能力差的光电二极管、光敏电阻或其他环境光传感器优选的替代产品。

OPT3005DTSR凭借内置的满量程设置功能，无需手动选择满量程范围即可在 20mlux 至 166klux 范围内进行测量。该功能允许在 23 位有效动态范围内进行光测量。

产品简介
• 单芯片数字环境光传感器（ALS），用于精确测量人眼可见光强度，光谱响应与人眼视觉曲线高度匹配，并具备超强红外（850 nm / 940 nm）阻隔能力，典型应用包括显示亮度自动调节、照明控制等。
品牌
• Texas Instruments（德州仪器，TI）。
主要技术参数
• 测量范围：20 mlux – 167 kLux（12 档自动量程切换）
• 有效动态范围：23 位
• 光谱响应：可见光 400 – 700 nm，红外抑制 >99.99 %
• 接口：I²C/SMBus，最高 400 kHz
• 电源电压：1.6 V – 3.6 V（IO 引脚可耐受 5.5 V）
• 工作电流：1.8 µA（典型）；关断电流：0.5 µA
• 温度范围：–40 °C ~ +85 °C
• 12 档二进制加权满量程，档位间增益误差 < 0.2 %（典型）。
功能亮点
• 精密光学滤波，确保照度读数不受红外 LED、太阳光等干扰
• 自动满量程切换逻辑，无需软件干预即可在 20 mlux – 167 kLux 内保持高分辨率
• 可编程中断阈值，支持“窗口比较”与“迟滞”模式，减少 MCU 轮询
• 小尺寸、低功耗，适合电池供电的 IoT 与可穿戴设备。
产品封装与最小包装数量
• 封装：SOT-5X3-8（2.1 mm × 1.9 mm × 0.6 mm，业界常称 SOT-583）
• 包装：编带卷盘，最小包装量 3 000 pcs/reel。
现货参考价格（2025-08-07，人民币，含税）
• 1+ pcs：≈ ¥9.7 – 14.3（不同分销商略有差异）
• 3 000 pcs 卷盘：≈ ¥8.9/pcs 起（量大可再议）。
典型应用
• 智能手机、平板、笔记本电脑的环境光自适应背光
• 智能照明、路灯、楼宇自动化照度检测
• 网络摄像机（IPC）日夜切换与红外灯联动
• 可穿戴设备、智能手表屏幕节能管理
• 工业 HMI、汽车车内氛围灯亮度调节。
相关产品 / 家族成员
• OPT3001：基础版，14-bit 动态范围，I²C 接口
• OPT3002：超小型 1.8 mm × 1.4 mm DSBGA 封装
• OPT3004：支持低功耗“单次触发”测量模式
• OPT3006：双通道版本，用于色温/照度双感测
• OPT4001：40-bit 超高动态范围，适合户外强光场景。

 Part Number
296-OPT3005DTSRTR-ND - Tape & Reel (TR)
296-OPT3005DTSRCT-ND - Cut Tape (CT)
296-OPT3005DTSRDKR-ND - Digi-Reel®
Manufacturer
Texas Instruments
Manufacturer Product Number
OPT3005DTSR
Description
SENSOR OPT AMBIENT SOT 583
Manufacturer Standard Lead Time
12 Weeks
Customer Reference
Detailed Description
Optical Sensor Ambient I2C/SMBus SOT-583
Datasheet
 Datasheet
EDA/CAD Models
OPT3005DTSR Models
Product Attributes
Type
Description
Select All
Category
Sensors, Transducers
Optical Sensors
Ambient Light, IR, UV Sensors
Manufacturer
Texas Instruments
Series
-
Packaging
Tape & Reel (TR)
Cut Tape (CT)
Digi-Reel®
Part Status
Active
Type
Ambient
Wavelength
-
Proximity Detection
No
Output Type
I2C/SMBus
Voltage - Supply
1.6V ~ 3.6V
Operating Temperature
-40°C ~ 85°C
Mounting Type
Surface Mount
Package / Case
SOT-583
Supplier Device Package
SOT-5X3
Documents & Media
Resource Type Link
Datasheets OPT3005
PCN Design/Specification SOT devices Marking 05//Feb/2024
EDA Models OPT3005DTSR Models
Environmental & Export Classifications
Attribute Description
RoHS Status ROHS3 Compliant
Moisture Sensitivity Level (MSL) 2 (1 Year)
REACH Status REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0060
Product Questions and Answers
See what engineers are asking, ask your own questions, or help out a member of the DigiKey engineering community

In Stock
Check Lead Time
Request Stock Notification
Quantity
All prices are in CNY
Cut Tape (CT) & Digi-Reel®
Quantity
Unit Price
(Including 13% VAT)
Ext Price
(Including 13% VAT)
1
¥12.76000 ¥12.76
5
¥11.25000 ¥56.25
10
¥10.71100 ¥107.11
25
¥10.05640 ¥251.41
50
¥9.60900 ¥480.45
100
¥9.20200 ¥920.20
500
¥8.38232 ¥4,191.16
1,000
¥8.07736 ¥8,077.36
* All Digi-Reel orders will add a ¥49.00 reeling fee.
Tape & Reel (TR)
Quantity
Unit Price
(Including 13% VAT)
Ext Price
(Including 13% VAT)
3,000
¥7.64522 ¥22,935.66
6,000
¥7.40159 ¥44,409.54
9,000
¥7.26855 ¥65,416.95
Manufacturers Standard Package
Webinar Banner
Alternate Packaging
OPT3005DTST
Tape & Reel (TR) / Cut Tape (CT)

OPT3005DTST

¥27.21000
You May Also Be Interested In
1 Items
LTR-329ALS-01
LTR-329ALS-01

SENSOR OPT AMBIENT 4 VDFN

Lite-On Inc.

¥5.71000
Additional Resources
Attribute Description
Other Names
296-OPT3005DTSRCT
296-OPT3005DTSRDKR
296-OPT3005DTSRTR
Manufacturer Standard Package 3,000
