TLV9041IDPWR,TI德州仪器,X2SON5封装,单路通用运算放大器,现货,价格,中文参数,规格书

TLV9041IDPWR是德州仪器TI公司出产的一款单路通用运算放大器,产品采用小型X2SON5封装,我司常备现货,价格优势。可提供TLV9041IDPWR中文参数和规格书datasheet PDF和典型电路文件文件供设计参考。

TLV9041IDPWR关键信息速览
产品规格书：

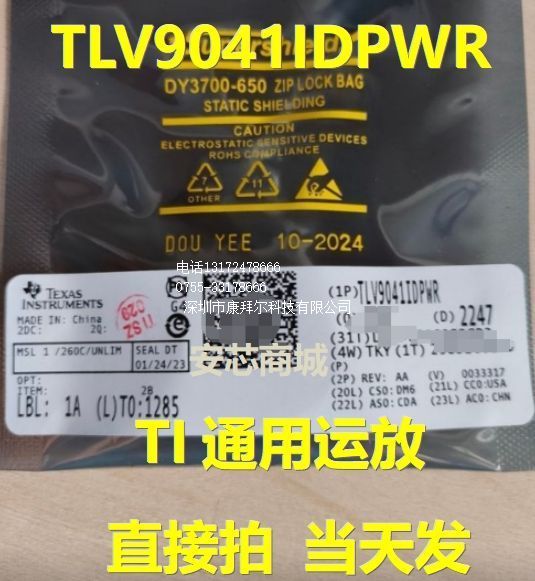

TLV9041IDPWR产品图片

包装数量 | 包装
3,000 | LARGE T&R
TLV9041IDPWR的特性
适用于成本优化型应用的低功耗 CMOS 放大器
可在电源电压低至 1.2V 的情况下运行
低输入偏置电流：1pA（典型值），12pA（最大值）
低静态电流：10µA/通道
在 0.1Hz 至 10Hz 范围内具有 6.5µVp-p 的低集成噪声
轨至轨输入和输出
高增益带宽积：350kHz
热本底噪声：64nV/√Hz
低输入失调电压：±0.6mV
单位增益稳定
稳健驱动 100pF 的负载电容
内置 RFI 和 EMI 滤波输入引脚
宽额定温度范围：–40°C 至 125°C

TLV9041IDPWR的说明
低功耗TLV9041IDPWR系列包括单通道 (TLV9041)、双通道 (TLV9042) 和四通道 (TLV9044) 超低压（1.2V 至 5.5V）运算放大器，具有轨至轨输入和输出摆幅功能。TLV904x 凭借低静态电流（10 µA，典型值）和在低至 1.2V 的电源电压下运行的能力实现功耗节省，因此成为业界为数不多的可支持 1.5V 纽扣电池应用的放大器之一。使用关断模式（TLV9041S、TLV9042S 和 TLV9044S）可以进一步节省功耗：让放大器关闭并进入典型电流消耗小于 150 nA 的待机模式。这些器件为电源和空间受限的应用（例如电池供电的物联网器件、可穿戴电子产品和低电压运行至关重要的个人电子产品）提供了具有成本效益的放大器解决方案。

TLV9041IDPWR系列的稳健设计有助于简化电路设计。这些运算放大器集成了 RFI 和 EMI 抑制滤波器，具有单位增益稳定性，并且在输入过驱条件下不会出现相位反转。该器件还提供出色的交流性能，增益带宽为 350 kHz，高容性负载驱动为 100 pF，使设计人员能够实现更高的性能和更低的功耗。

针对所有通道型号（单通道、双通道和四通道）提供节省空间的微型封装（如 X2QFN 和 WSON）以及行业标准封装（如 SOIC、VSSOP、TSSOP 和 SOT-23 封装）。

TLV9041IDPWR产品简介
• 单路、1.2 V – 5.5 V 供电、350 kHz 增益带宽、10 µA 静态电流超低功耗 CMOS 运算放大器，具有轨到轨输入/输出、RFI/EMI 滤波器与单位增益稳定特性。
品牌
• Texas Instruments（德州仪器，TI）。
主要参数
• 供电电压：1.2 V – 5.5 V
• 增益带宽积：350 kHz
• 静态电流：10 µA（每通道）
• 输入失调电压：±0.6 mV（典型）
• 输入偏置电流：1 pA（典型）/12 pA（最大）
• 压摆率：0.2 V/µs
• 输出电流：40 mA
• 输入噪声：6.5 µVpp（0.1 Hz – 10 Hz）；64 nV/√Hz（1 kHz）
• 容性负载驱动：100 pF
• 工作温度：–40 °C ~ +125 °C。
功能亮点
• 业界少见的 1.2 V 启动电压，可直接由 1.5 V 纽扣电池供电
• 关断型号（TLV9041S）待机仅 150 nA，进一步省电
• 集成 RFI/EMI 抑制，简化敏感前端设计
• X2SON 微型封装，适合空间受限的可穿戴/IoT 设备。
产品封装与最小包装数量
• 封装：X2SON-5（DPW，0.8 mm × 0.8 mm）
• 编带卷盘：3000 pcs/reel（标准最小包装）。
价格（2025-08-07 主流现货行情，仅供参考）
• 1 500 pcs：≈ ¥2.30/pcs
• 3 000 pcs：≈ ¥1.95/pcs
• 10 000 pcs：≈ ¥1.65/pcs
（不同批次及汇率会有小幅浮动）。
典型应用
• 电池供电 IoT 传感器节点
• 可穿戴医疗/健康设备
• 智能仪表、便携式仪器
• 低电压 ADC 驱动、电流检测前端
• 1.5 V/3 V 纽扣电池系统信号调理。
相关产品（同一系列不同通道数）
• TLV9042（双通道）
• TLV9044（四通道）
• TLV9041S / TLV9042S / TLV9044S（带关断功能，分别对应单/双/四通道）

Orderable part number Status
(1)
Material type
(2)
Package | Pins Package qty | Carrier RoHS
(3)
Lead finish/
Ball material
(4)
MSL rating/
Peak reflow
(5)
Op temp (°C) Part marking
(6)
TLV9041IDBVR Active Production SOT-23 (DBV) | 5 3000 | LARGE T&R Yes NIPDAU | SN Level-1-260C-UNLIM -40 to 125 T041
TLV9041IDBVR.A Active Production SOT-23 (DBV) | 5 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T041
TLV9041IDBVR.B Active Production SOT-23 (DBV) | 5 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T041
TLV9041IDBVRG4 Active Production SOT-23 (DBV) | 5 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T041
TLV9041IDBVRG4.A Active Production SOT-23 (DBV) | 5 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T041
TLV9041IDCKR Active Production SC70 (DCK) | 5 3000 | LARGE T&R Yes SN Level-1-260C-UNLIM -40 to 125 1IV
TLV9041IDCKR.A Active Production SC70 (DCK) | 5 3000 | LARGE T&R Yes SN Level-1-260C-UNLIM -40 to 125 1IV
TLV9041IDPWR Active Production X2SON (DPW) | 5 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 (L, LE)
TLV9041IDPWR.A Active Production X2SON (DPW) | 5 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 (L, LE)
TLV9041IDPWRG4 Active Production X2SON (DPW) | 5 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 L
TLV9041IDPWRG4.A Active Production X2SON (DPW) | 5 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 L
TLV9041SIDBVR Active Production SOT-23 (DBV) | 6 3000 | LARGE T&R Yes NIPDAU | SN Level-1-260C-UNLIM -40 to 125 T41S
TLV9041SIDBVR.A Active Production SOT-23 (DBV) | 6 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T41S
TLV9041SIDBVRG4 Active Production SOT-23 (DBV) | 6 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T41S
TLV9041SIDBVRG4.A Active Production SOT-23 (DBV) | 6 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T41S
TLV9041UIDBVR Active Production SOT-23 (DBV) | 5 3000 | LARGE T&R Yes NIPDAU | SN Level-1-260C-UNLIM -40 to 125 U041
TLV9041UIDBVR.A Active Production SOT-23 (DBV) | 5 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 U041
TLV9041UIDBVR.B Active Production SOT-23 (DBV) | 5 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 U041
TLV9042IDDFR Active Production SOT-23-THIN (DDF) | 8 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T042
TLV9042IDDFR.A Active Production SOT-23-THIN (DDF) | 8 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T042
TLV9042IDDFR.B Active Production SOT-23-THIN (DDF) | 8 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T042
TLV9042IDGKR Active Production VSSOP (DGK) | 8 2500 | LARGE T&R Yes NIPDAU | SN Level-1-260C-UNLIM -40 to 125 2H7T
TLV9042IDGKR.A Active Production VSSOP (DGK) | 8 2500 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 2H7T
TLV9042IDR Active Production SOIC (D) | 8 2500 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T9042D
TLV9042IDR.A Active Production SOIC (D) | 8 2500 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T9042D
TLV9042IDSGR Active Production WSON (DSG) | 8 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T42G
TLV9042IDSGR.A Active Production WSON (DSG) | 8 3000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T42G
TLV9042IPWR Active Production TSSOP (PW) | 8 2000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T9042P
TLV9042IPWR.A Active Production TSSOP (PW) | 8 2000 | LARGE T&R Yes NIPDAU Level-1-260C-UNLIM -40 to 125 T9042P




Number of channels 1
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) 5.5
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) 1.2
Rail-to-rail In, Out
GBW (typ) (MHz) 0.35
Slew rate (typ) (V/µs) 0.2
Vos (offset voltage at 25°C) (max) (mV) 2.25
Iq per channel (typ) (mA) 0.01
Vn at 1 kHz (typ) (nV√Hz) 66
Rating Catalog
Operating temperature range (°C) -40 to 125
Offset drift (typ) (µV/°C) 0.8
Features Cost Optimized, EMI Hardened, Low Power, Shutdown, Small Size
Input bias current (max) (pA) 12
CMRR (typ) (dB) 89
Iout (typ) (A) 0.04
Architecture CMOS
Input common mode headroom (to negative supply) (typ) (V) 0
Input common mode headroom (to positive supply) (typ) (V) 0
Output swing headroom (to negative supply) (typ) (V) 0.02
Output swing headroom (to positive supply) (typ) (V) 0.02
